IS ウォーター ポンプの性能曲線を読み取ることは、サプライヤーと顧客の両方にとって重要です。 IS ウォーター ポンプのサプライヤーとして、私はポンプの適切な選択と動作を確保する上でこれらの曲線の重要性を理解しています。このブログでは、IS ウォーター ポンプの性能曲線を読み取る方法を説明し、ポンプのニーズについて情報に基づいた決定を下すのに役立つ洞察を提供します。
IS ウォーターポンプの性能曲線の基本を理解する
IS ウォーター ポンプの性能曲線は、さまざまなポンプ パラメータ間の関係を示すグラフです。 2 つの主軸は通常、横軸に流量 (通常は立方メートル/時間、m3/h) を表し、縦軸に揚程 (通常、メートル、m) を表します。揚程はポンプが水を汲み上げることができる高さを指し、流量はポンプが一定時間内に移動できる水の体積を指します。
揚程と流量の曲線に加えて、同じグラフ上に他の曲線が存在することがよくあります。これらには、消費電力 (キロワット、kW)、効率 (パーセント)、および必要な NPSH (正味吸引ヘッド) の曲線が含まれる場合があります。これらの各曲線は、さまざまな動作条件下でのポンプの性能に関する貴重な情報を提供します。
頭部の流量曲線の解析
揚程 - 流量曲線は、性能曲線の最も基本的な部分です。流量の変化に応じてポンプの揚程がどのように変化するかを示します。通常、流量が増加すると水頭は減少します。これは、より多くの水がポンプを通過するにつれてシステム内の抵抗が増加し、水をより高い高さまで持ち上げるポンプの能力が低下するためです。
この曲線を解釈する方法を詳しく見てみましょう。水を特定の流量で特定の高さ (揚程) まで汲み上げる必要がある特定のアプリケーションがあるとします。必要な揚程と流量に対応する揚程 - 流量曲線上の点を見つけることで、ポンプが用途に適しているかどうかを判断できます。点が曲線上にある場合は、ポンプがその特定の揚程と流量で動作できることを意味します。点が曲線の上にある場合、ポンプはその流量で必要な揚程を提供できない可能性があります。曲線より下にある場合、ポンプは必要以上に高い揚程または流量で動作することができ、非効率が生じる可能性があります。
たとえば、アプリケーションで揚程 30 メートルと流量 50 m3/h が必要で、点 (50 m3/h、30 m) が IS ウォーター ポンプの揚程 - 流量曲線上にある場合、このポンプはプロジェクトの良い候補になります。
効率曲線の検査
効率曲線は、ポンプがさまざまな流量で入力電力を有用な仕事 (水の汲み上げ) にどの程度効率的に変換するかを示します。効率はパーセンテージで表され、有効出力電力を総入力電力で割ることによって計算されます。
効率曲線のピークは、ポンプが最も効率的に動作する点を表します。エネルギー消費を最小限に抑え、運転コストを削減できるため、この時点またはその付近でポンプを運転することが理想的です。ピーク効率点よりも大幅に低い流量または高い流量でポンプを動作させると、同じ量の水を汲み上げてもポンプはより多くの電力を消費し、エネルギー代の増加につながります。
IS ウォーター ポンプのサプライヤーとして、私は常にお客様に、ポンプを可能な限りピーク効率点に近づけて運転するよう勧めています。これにより、エネルギーが節約されるだけでなく、ポンプのコンポーネントの磨耗が軽減されるため、ポンプの寿命も延びます。
消費電力曲線を考慮する
電力消費曲線は、さまざまな流量でポンプが必要とする電力 (キロワット) を示します。流量が増加すると、一般に消費電力も増加します。これは、より多くの水を移動させるためにポンプがより激しく働かなければならないためです。
消費電力曲線は効率曲線と密接に関連していることに注意することが重要です。ピーク効率点では、消費電力は汲み上げられる水の量に合わせて最適化されます。ポンプを選択するときは、消費電力と必要な流量および揚程の両方を考慮する必要があります。必要以上に高い出力定格を持つポンプを選択すると、追加のメリットが得られずに、より多くの電気代を支払うことになります。
NPSH 必須曲線を理解する
NPSH 要求曲線は、ポンプがキャビテーションなしで動作するために必要な最小正味正味吸込ヘッドを示します。キャビテーションとは、低圧により液体中に蒸気の泡が発生し、この泡が崩壊することでポンプの羽根車やその他の部品に損傷を与える現象です。
必要な NPSH は通常、流量とともに増加します。システムで利用可能な NPSH が、動作流量でポンプに必要な NPSH よりも大きいことを確認する必要があります。利用可能な NPSH が必要な NPSH よりも小さい場合、キャビテーションが発生し、ポンプの性能が低下し、騒音が増加し、ポンプが損傷する可能性があります。
その他の関連する曲線とその重要性
上記の主な曲線に加えて、一部の性能曲線には、ポンプの設計と性能を特徴付けるパラメータである特定の速度の曲線も含まれる場合があります。特定の速度を使用して、さまざまなポンプを比較し、どのタイプのポンプが特定の用途に最も適しているかを判断できます。
存在する可能性のある別の曲線は、ポンプの遮断ヘッドの曲線です。遮断揚程は、流量がゼロの場合（つまり、出口が完全に遮断されている場合）にポンプが生成できる最大揚程です。この値はポンプの最大圧力発生能力の指標となるため重要です。
異なるポンプタイプの比較

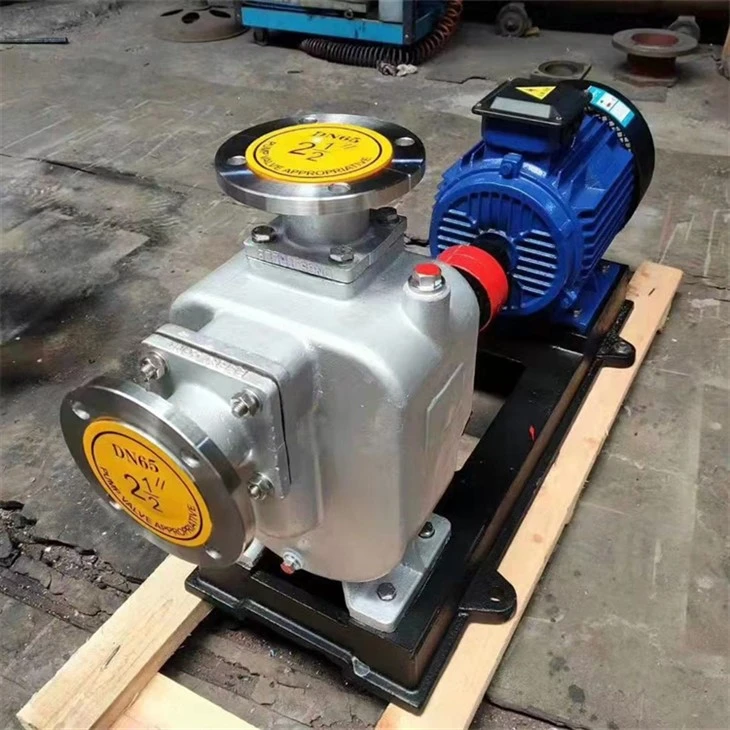

IS ウォーター ポンプのサプライヤーとして、他のタイプのポンプも提供しています。HW単段ポンプ、アキシャルプロペラポンプ、 そしてWFBシリーズ シールレス自吸ポンプ。これらのポンプにはそれぞれ独自の性能曲線があり、これらの曲線を理解することは、特定の用途に最適なポンプを選択するのに役立ちます。
たとえば、アキシャル プロペラ ポンプは通常、高流量と低揚程が必要な用途に使用されます。それらの性能曲線は比較的平坦な揚程と流量の関係を示し、広範囲の流量にわたって比較的一定の揚程を維持できることを示しています。一方、HW シングル ステージ ポンプのようなシングル ステージ ポンプは、揚程と流量の要件が中程度のアプリケーションにより適している場合があります。
システム設計におけるパフォーマンス曲線の使用
ポンプ システムを設計する場合、ポンプの性能曲線は重要なツールです。これにより、システムに適切なポンプを選択し、パイプのサイズを正しく設定し、動作条件を決定することができます。たとえば、システムに必要な流量と揚程がわかっている場合は、性能曲線を使用して適切な容量のポンプを選択できます。この曲線を使用してポンプの消費電力を見積もることもできます。これは電源のサイジングに重要です。
さらに、パフォーマンス曲線は、システム内の潜在的な問題を特定するのに役立ちます。ポンプが曲線上の予想される点で動作しない場合は、システム内のパイプ、バルブ、またはその他のコンポーネントに問題があることを示している可能性があります。
ご購入・ご相談のお問い合わせ先
IS ウォーター ポンプやその他のポンプ製品をご購入の場合は、HW単段ポンプ、アキシャルプロペラポンプ、 またはWFBシリーズ シールレス自吸ポンプ、私たちはあなたを助けるためにここにいます。当社の専門家チームは、お客様の特定の要件を分析し、最適なポンプを選択し、設置と操作に関するガイダンスを提供するお手伝いをします。
私たちは、適切なポンプを選択することがプロジェクトの成功にとって重要であることを理解しています。だからこそ、当社は高品質の製品と優れた顧客サービスを提供することに尽力しています。購入と相談のプロセスを開始するには、今すぐお問い合わせください。お客様のポンプのニーズにお応えできるよう、皆様のご協力をお待ちしております。
参考文献
- ポンプハンドブック、IJ 州カラシック、JP メッシーナ、PT クーパー、CC ヘルド
- 遠心ポンプ: 設計と応用、Stepanoff、AJ
